名稱：多普勒超聲波明渠流量計
詳細信息
|
測 量 原 理 |
產品有三個功能：測平均流速、測水深、測水溫，并可顯示斷面流量。
其中水溫測量使用溫度探頭，水深測量使用進口高精度壓力傳感器，流速的測量是通過超聲波探頭（換能器）發射與接受超生波信號并做相應的計算處理而獲得的：
換能器1發射頻率為f1的超聲波信號，以一定角度由水下向水面發射，在碰到水中的懸浮顆粒或氣泡后，頻率發生偏移，并以f2的頻率反射到換能器2，這就是多普勒效應，f2與f1之差即為多普勒頻差fd。設流體流速為v，超聲波聲速為c，多普勒頻移fd正比于流體流速v。水中會有大量的雜質顆粒與氣泡，每一個反射粒子對應一個多普勒頻移fd，通過換算可求得其流速，這些大量粒子的平均流速也即流體的平均流速。
|

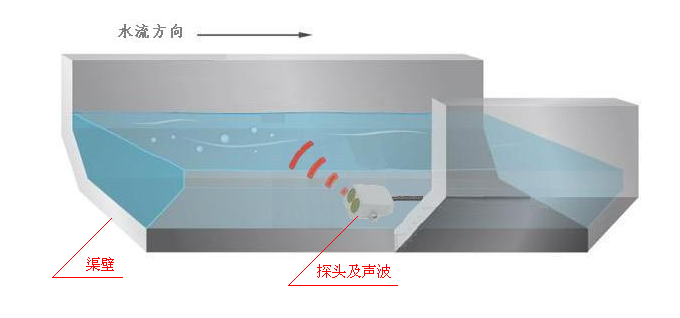

測 量 原 理 示 意 圖 |
|
性 能 參 數 |
|
項 目 |
性能參數 |
|
|
流速 |
量程 |
0.05m/s～20m/s |
|
準確度 |
±0.01m/s；±1%FS |
|
|
分辨率 |
±1mm/s |
|
|
溫度 |
量程 |
0℃～60℃ |
|
分辨率 |
0.2℃ |
|
|
水位 |
量程 |
0～10m |
|
分辨率 |
±1 mm |
|
|
準確度 |
測量水位的±0.5% |
|
|
流量 |
準確度 |
測量流量的±2% |
|
電源 |
12V DC 或220V AC |
|
|
接口 |
RS485 |
|
|
通訊協議 |
Modbus協議 |
|
|
數據儲存容量 |
每10分鐘采集一條記錄，可以存儲超過6個月的數據，而且這些數據即便在斷電的情況下，也可以長期不丟失 |
|
|
運行溫度 |
0℃～60℃水溫 |
|
|
外殼材料 |
PC或PVC塑料 |
|
|
外殼防護等級 |
IP68 |
|
|
防爆等級 |
Exia IIC T6 |
|
|
尺寸 |
（230×90×37）mm（探頭） （257×179×70）mm（終端機） 10m（通信電纜標準長度，可加長到1000 m） |
|
|

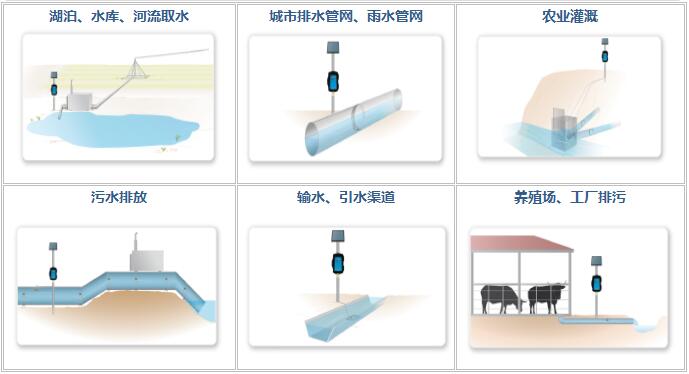

明 渠 流 量 計 應 用 范 圍 |
|

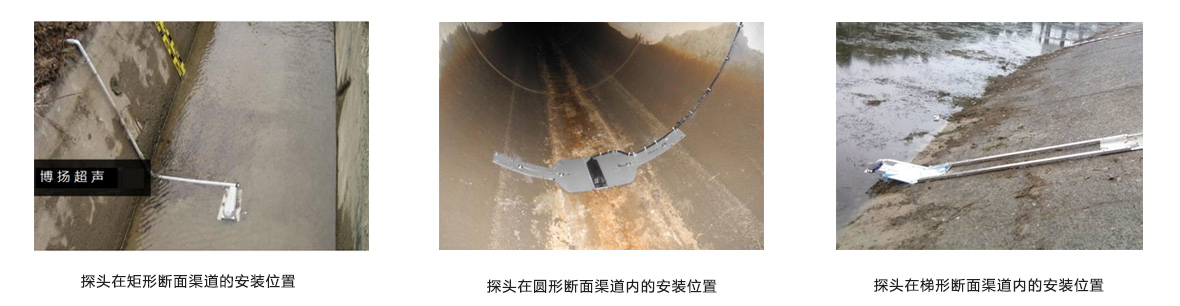

明 渠 流 量 計 探 頭 安 裝 位 置 |
