名稱：時差法超聲波明渠流量計

詳細信息

產 品特點

? 對渠道的截面形狀，尺寸無特殊要求。

? 可以不停水安裝，維護。

? 不阻流，無水頭損失。

? 渠道的截面較大時采用多聲道測速，實現高精度測量。

? 可測量正，反兩個方向的流量和流速。

? 測量范圍大，準確度高。

? 可用于槽堰式或其他方式明渠流量計的標定設備。

產 品原理

產品有三個功能：測平均流速、測水深、測水溫，并可顯示斷面流量。
流速測量采用時差式超聲波測量原理（超聲波在液體流動方向和相反方向的傳播而引起的速度差），在測流斷面分布多層流速測量層（多聲道）測量水中的平均流速，并通過壓力式水位計或超聲水位計或雷達式水位計測量水位，上位機通過水位計算過水?dāng)嗝婷娣e，并根據水力學模型計算出斷面過水流量。

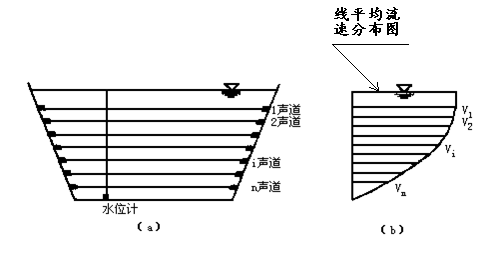

測 量原理示意圖

性能參數

項 目	性能參數
流速	量程	±10000mm/s
	準確度	測量流速的±0.5%
	分辨率	1mm/s
溫度	量程	-25℃～70℃
溫度	分辨率	0.1℃
水位	量程	0～10m
	分辨率	1 mm
	準確度	測量水位的±0.2%
超聲波流速傳感器	測量原理	時差法連續測量
	測量聲道	1聲道～8聲道可選
	測量流速精度	1.0%
	流速范圍	±5m/s
	測量渠道寬度	時差法0.5～10米
流量	準確度	測量流量的±2%
電源	12V DC 或220V AC，功耗:≦20W
接口	標準RS232、RS485、4～20mA
通訊協議	Modbus,支持無線傳輸
數據儲存容量	8M，每10分鐘采集一條記錄，可以存儲超過6個月的數據，而且這些數據即便在掉電的情況下，也可以長期不丟失
工作濕度	95%RH
發送頻率	自由設定，比如1分鐘，2分鐘，5分鐘等
防護等級	IP68
可靠性	MTBF≥25000h

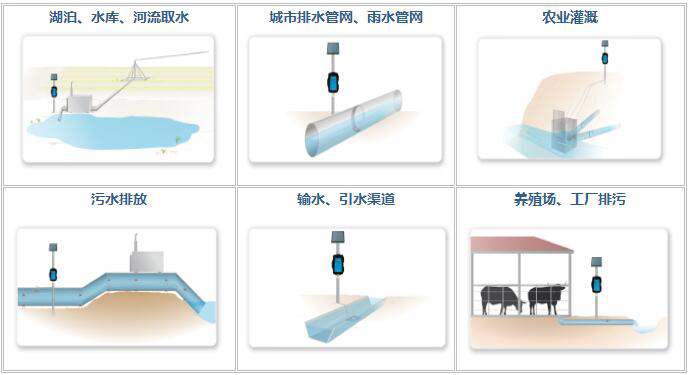

時 差法超聲波明渠流量計 應 用范圍

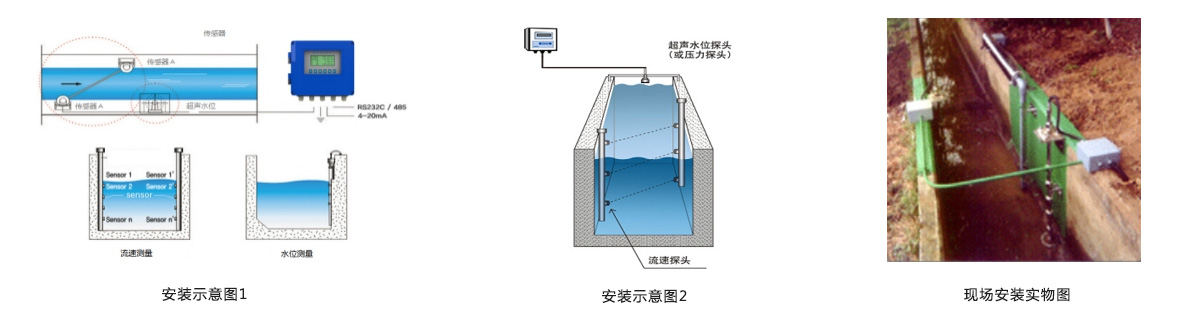

時 差法超聲波明渠流量計 安裝示意圖及實 物圖
